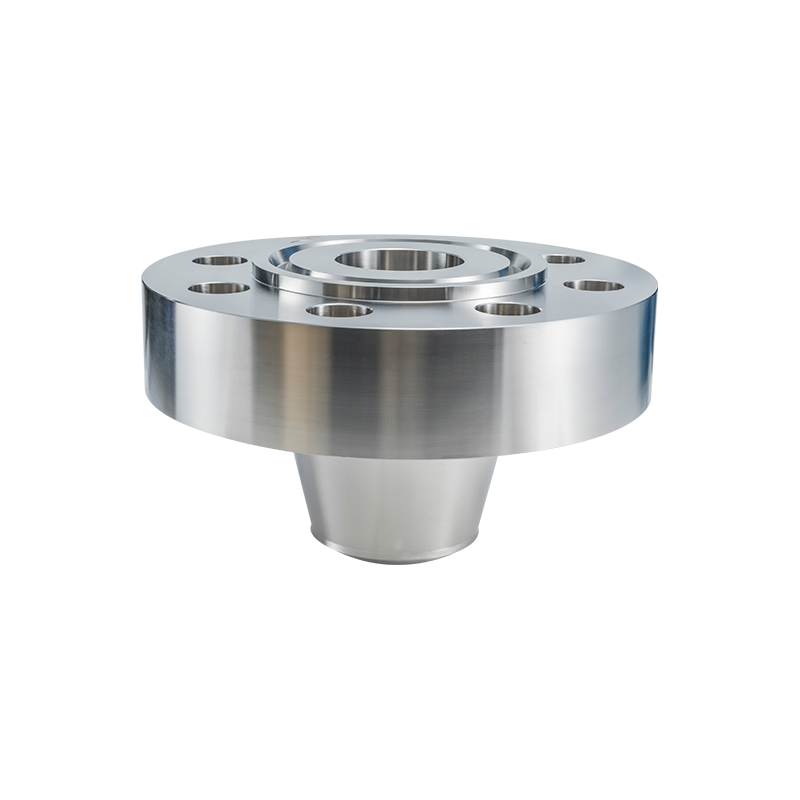

Flensa standar ANSI menyediakan metode sambungan mekanis utama untuk sistem perpipaan bertekanan di fasilitas industri Amerika Utara. Panduan ini membahas peringkat tekanan-suhu, jenis permukaan, dan spesifikasi material yang penting bagi insinyur pengadaan dan perancang perpipaan.
Apa Itu Flensa Standar ANSI dan Bagaimana Perkembangannya?
American National Standards Institute (ANSI) awalnya menerbitkan standar dimensi flensa, yang kemudian dipelihara dan diperbarui oleh American Society of Mechanical Engineers (ASME). Standar aktif saat ini mencakup ASME B16.5 untuk flensa dengan diameter nominal hingga 24 inci dan ASME B16.47 untuk diameter lebih besar hingga 60 inci.
Sistem klasifikasi utama meliputi:
- Kelas tekanan ditetapkan 150, 300, 600, 900, 1500, dan 2500 yang mewakili peringkat suhu tekanan tanpa dimensi
- Tipe wajah termasuk wajah terangkat (RF), wajah datar (FF), dan sendi tipe cincin (RTJ)
- Konfigurasi lubang cocok dengan jadwal pipa untuk kompatibilitas pengelasan
Jiangyin Zhonghai Precision Machinery Co., Ltd. beroperasi sebagai produsen bersertifikasi ISO 9001 dengan kualifikasi PED, TUV, dan TS, yang berspesialisasi dalam flensa dan tempa presisi. Perusahaan memproduksi flensa pipa, flensa tempa, flensa mesin, dan komponen terkait sesuai dengan standar GB, ASME, ASTM, JIS, EN, dan DIN, mendukung manufaktur berbasis gambar yang sepenuhnya disesuaikan. Kisaran produksinya mencakup 1/2 inci hingga 60 inci, berat satu bagian hingga 10 ton, dan dimensi maksimum 4 meter. Kemampuan internal yang lengkap mencakup penempaan, pemanasan, pembubutan CNC, pengeboran, dan jalur inspeksi yang menangani produksi volume dan komponen mesin yang kompleks.
Analisis Teknis Lima Spesifikasi Kritis
1. Konfigurasi Slip-On Tekanan Rendah: flensa standar ansi slip on 150 lb
Kelas 150 mewakili peringkat tekanan standar terendah, cocok untuk air bersuhu sekitar, uap, dan cairan proses non-kritis. Flensa slip-on meluncur di atas ujung pipa dan mengelas fillet di kedua sisi, menyederhanakan pemasangan di ruang sempit.
Peringkat tekanan-suhu untuk baja karbon Kelas 150:
- Tekanan maksimum 285 psi pada suhu sekitar (100°F)
- Tekanan menurun hingga 140 psi pada 400°F
- Tekanan menurun hingga 20 psi pada 750°F
Perbandingan biaya pemasangan:
| Faktor | Flensa Selip | Flensa Leher Las |
| Biaya Bahan | 15-20% lebih rendah | Dasar |
| Pekerjaan Pengelasan | Dua las fillet (cepat) | Satu las butt (prosedur yang memenuhi syarat) |
| Persyaratan Inspeksi | Partikel visual dan magnetik | Radiografi atau ultrasonik |
| Toleransi Penyelarasan | ± 2mm dapat diterima | Diperlukan ±0,5mm |
| Ketahanan Kelelahan | Sedang | Unggul (transisi stres yang lancar) |
Flensa standar ANSI slip on 150 lb konfigurasinya sesuai dengan perpipaan utilitas, sistem HVAC, dan jalur proses bertekanan rendah di mana kecepatan pemasangan melebihi persyaratan ketahanan lelah.
2. Desain Leher Las Tekanan Tinggi: jadwal leher las flensa standar ansi 40
Flensa leher las menggunakan hub runcing yang bertransisi dengan mulus ke ketebalan dinding pipa. Geometri ini mendistribusikan tegangan lentur dan memberikan penguatan struktural pada sambungan kritis.
Jadwalkan 40 dimensi pipa menentukan kompatibilitas lubang:
- Jadwal 2 inci 40: OD 60,3 mm, dinding 3,91 mm, ID 52,5 mm
- Jadwal 40 inci 40: OD 114,3 mm, dinding 6,02 mm, ID 102,3 mm
- Jadwal 6 inci 40: OD 168,3 mm, dinding 7,11 mm, ID 154,1 mm
Perbandingan kinerja tipe flensa:
| Karakteristik | Flensa Selip | Flensa Leher Las |
| Faktor Konsentrasi Stres | 2.5-3.0 | 1.2-1.5 |
| Siklus Hidup Kelelahan | 10.000-50.000 | 100.000-500.000 |
| Ketebalan Hub | Tidak ada (hanya dinding pipa) | Penguatan bertingkat |
| Konsistensi Peringkat Tekanan | Penurunan dengan jadwal pipa | Mempertahankan peringkat independen dari pipa |
| Aplikasi Khas | Sistem statis dan siklus rendah | Layanan siklus dan stres tinggi |
Itu jadwal leher las flensa standar ansi 40 kombinasi ini mewakili spesifikasi paling umum untuk perpipaan proses di pabrik kimia dan kilang, menyeimbangkan kapasitas tekanan dengan ketersediaan bahan standar.
3. Aplikasi Penutupan dan Isolasi: flensa standar ansi muka terangkat buta
Flensa buta menghentikan sistem perpipaan atau mengisolasi peralatan selama pemeliharaan. Permukaan yang terangkat memberikan permukaan penyegelan yang dibuat dengan mesin presisi untuk kompresi gasket.
Spesifikasi penyelesaian muka meliputi:
- 125-250 mikroinci AARH (Tinggi Kekasaran Rata-Rata Aritmatika) untuk gasket non-logam
- AARH 63-125 mikroinci untuk gasket luka spiral
- AARH 32-63 mikroinci untuk sambungan tipe cincin
Perbandingan fungsional flensa buta:
| Fungsi | Flensa Buta | Isolasi Katup |
| Isolasi Positif | Absolut (penghalang kokoh) | Tergantung pada integritas kursi |
| Pengujian Tekanan | Titik akhir yang ideal untuk uji hidro | Memerlukan bypass atau penghapusan |
| Berat | Tinggi (penempaan padat) | Variabel (tergantung jenis katup) |
| Kecepatan Operasi | Lambat (membaut/melepaskan) | Cepat (seperempat putaran atau multi putaran) |
| Biaya untuk Ukuran Besar | Sedang | Eksponensial dengan kelas tekanan |
Flensa standar ANSI dengan permukaan terangkat buta spesifikasi memerlukan pemesinan muka yang presisi dan verifikasi kompatibilitas paking. Konstruksi yang kokoh tahan terhadap tekanan sistem penuh dari kedua arah, memberikan isolasi yang andal untuk masuknya kapal dan pemeliharaan segmen pipa.
4. Kelas Bahan Baja Karbon: flensa standar ansi baja karbon a105
ASTM A105 menentukan komponen pipa baja karbon tempa untuk layanan suhu sekitar dan tinggi. Kelas ini mendominasi aplikasi flensa industri karena efektivitas biaya dan keandalan mekanis.
Persyaratan komposisi kimia:
- Karbon maksimum 0,35% untuk kemampuan las
- Mangan 0,60-1,05% untuk kekuatan
- Silikon 0,10-0,35% untuk deoksidasi
- Fosfor dan sulfur masing-masing maksimum 0,040%.
Perbandingan metode pembuatan:
| Properti | ASTM A105 palsu | Pemeran Setara |
| Struktur Butir | Halus, terarah | Acak, mungkin kasar |
| Cacat Internal | Minimal (ditutup oleh deformasi) | Risiko porositas |
| Ketangguhan Dampak | Tinggi (khas 20J pada -29°C) | Variabel, umumnya lebih rendah |
| Peringkat Tekanan-Suhu | Nilai ASME B16.5 penuh | Penurunan 10-20% |
| Biaya Per Pound | Dasar | 30-40% lebih rendah (tetapi risikonya lebih tinggi) |
Flensa standar ANSI baja karbon a105 spesifikasi memerlukan sertifikat uji material yang memverifikasi perlakuan panas dan pengujian mekanis. Konstruksi palsu menghilangkan risiko porositas internal yang melekat pada komponen cor, sehingga membenarkan biaya premium untuk layanan penting.
5. Las Soket Tekanan Tinggi: las soket flensa standar ansi 3000 psi
Flensa las soket mengakomodasi pipa berdiameter lebih kecil (biasanya 2 inci ke bawah) dalam aplikasi tekanan tinggi. Lubang soket menerima ujung pipa dengan pengelasan fillet pada sambungan luar.
Kesetaraan kelas tekanan:
- Las soket 3000 psi kira-kira setara dengan Kelas 600 ke atas
- Las soket 6000 psi sesuai dengan Kelas 1500
- Las soket 9000 psi sesuai dengan Kelas 2500
Perbandingan sambungan lubang kecil:
| Metode | Flensa Las Soket | Flensa Berulir |
| Integritas Tekanan | Tinggi (penghalang dilas) | Sedang (thread seal dependent) |
| Ketahanan Kelelahan | Bagus (halus membosankan) | Buruk (konsentrasi tegangan pada benang) |
| Keterampilan Instalasi | Kualifikasi pengelasan diperlukan | Lebih rendah (keterampilan tukang pipa) |
| Potensi Kebocoran | Cacat las saja | Kerusakan benang, degradasi sealant |
| Rentang Ukuran | Khas 1/2 hingga 2 inci | Tersedia 1/2 hingga 4 inci |
Itu las soket flensa standar ansi 3000 psi spesifikasi membahas koneksi instrumen, port pengambilan sampel, dan jalur proses pintu kecil di mana koneksi berulir berisiko mengalami kegagalan kelelahan di bawah tekanan siklik atau getaran.
Standar Mutu dan Sertifikasi Manufaktur
Kepatuhan ISO 9001 dan PED
Sistem manajemen mutu memastikan produksi yang konsisten melalui prosedur yang terdokumentasi:
- Ketertelusuran material dari laporan pengujian pabrik hingga inspeksi akhir
- Catatan perlakuan panas memverifikasi siklus austenitisasi dan normalisasi
- Inspeksi dimensi per tabel toleransi ASME B16.5
- Pengujian tekanan pada 1,5 kali tekanan terukur untuk aplikasi kritis
Kemampuan Manufaktur In-House
Jiangyin Zhonghai Precision Machinery mempertahankan integrasi produksi yang lengkap:
- Penempaan menekan hingga 10.000 ton untuk blanko berdiameter besar
- Tungku perlakuan panas berkelanjutan dengan kontrol atmosfer
- Mesin bubut vertikal CNC berdiameter hingga 4 meter
- Pusat pengeboran melaksanakan pola lubang baut dengan toleransi posisi ±0,2 mm
Standar Global dan Layanan Kustomisasi
Kemampuan Produksi Multi-Standar
Manufaktur paralel dengan standar internasional mendukung persyaratan proyek global:
- Standar GB untuk proyek domestik Tiongkok
- ASME/ASTM untuk pasar Amerika Utara dan Timur Tengah
- Spesifikasi JIS untuk klien Jepang dan Asia Tenggara
- Standar EN/DIN untuk kepatuhan Wilayah Ekonomi Eropa
Solusi Non-Standar dan Rekayasa
Manufaktur berbasis gambar mengakomodasi persyaratan khusus:
- Flensa lubang dengan bagian lari meteran
- Leher las panjang untuk sambungan cangkang kapal
- Flensa kompak mengurangi berat dan beban baut
Pertanyaan yang Sering Diajukan
Apa perbedaan diameter lingkaran baut antara flensa Kelas 150 dan Kelas 300?
Untuk flensa nominal 6 inci, Kelas 150 menetapkan diameter lingkaran baut 241,3 mm dengan 8 baut pada diameter 22,2 mm. Kelas 300 menetapkan lingkaran baut 269,9 mm dengan 12 baut dengan diameter 25,4 mm. Lingkaran baut yang lebih besar dan jumlah baut yang bertambah mengakomodasi persyaratan kompresi gasket yang lebih tinggi untuk meningkatkan peringkat tekanan. Flensa Kelas 150 yang ada tidak dapat ditingkatkan ke Kelas 300 dengan mengebor lubang tambahan karena diameter dan ketebalan luar tidak mencukupi.
Bagaimana perbandingan material A105 dan A350 LF2 untuk aplikasi suhu rendah?
Pengujian dampak ASTM A105 Charpy V-notch memenuhi syarat pada minimum -29°C. ASTM A350 Grade LF2 menetapkan persyaratan dampak pada -46°C atau -59°C tergantung pada kelasnya. Kelas LF2 harganya 15-25% lebih mahal namun memberikan ketangguhan yang diperlukan untuk layanan pendingin dan paparan iklim utara. A105 flensa standar ansi baja karbon a105 spesifikasi berisiko patah getas di bawah -29°C.
Berapa tekanan maksimum yang dapat ditangani dengan aman oleh flensa slip-on?
Flensa slip-on kelas 150 mencapai 285 psi pada suhu sekitar tetapi mengalami faktor konsentrasi tegangan 2,5 kali lebih tinggi daripada desain leher las. Batasan penerapan praktis sering kali menurunkan flensa slip-on hingga 150-200 psi dalam layanan siklik. Itu flensa standar ansi slip on 150 lb konfigurasi hanya cocok untuk aplikasi statis dan non-shock.
Apa perbedaan kinerja penyegelan sambungan muka terangkat dan tipe cincin?
Flensa muka yang ditinggikan menekan gasket datar atau spiral di seluruh area kontak yang luas, mentoleransi variasi penyelesaian permukaan yang moderat. Sambungan tipe cincin memerlukan pemesinan alur yang presisi (±0,05 mm) dan kontak logam-ke-logam yang menghasilkan segel melalui deformasi plastis. Sambungan RTJ tahan terhadap tekanan melebihi 10.000 psi dan suhu di atas 500°C jika gasket konvensional rusak. Sambungan muka yang ditinggikan mendominasi proses perpipaan secara umum karena biaya pemesinan yang lebih rendah dan kemudahan penggantian gasket.
Berapa jumlah pesanan minimum dan kebijakan sampel?
Flensa katalog standar mendukung pesanan dari satu bagian untuk kebutuhan pemeliharaan. Penempaan khusus memerlukan jumlah material minimum 500kg untuk ketertelusuran lot panas. Sampel flensa untuk pengujian kualifikasi memerlukan pembelian; laporan dimensi dan sertifikat material menyertai pengiriman standar tanpa biaya tambahan. Mesin Presisi Jiangyin Zhonghai menyimpan inventaris ukuran umum untuk pengiriman cepat.
Kesimpulan
Memilih yang sesuai Flensa standar ANSI memerlukan analisis kondisi tekanan-suhu, dinamika perpipaan, dan lingkungan material. Apakah menentukan flensa standar ansi slip on 150 lb untuk perekonomian, jadwal leher las flensa standar ansi 40 untuk ketahanan lelah, flensa standar ansi muka terangkat buta untuk isolasi, flensa standar ansi baja karbon a105 untuk layanan standar, atau las soket flensa standar ansi 3000 psi untuk lubang kecil bertekanan tinggi, spesifikasi teknis menentukan integritas sistem.
Jiangyin Zhonghai Precision Machinery Co., Ltd. menyediakan manufaktur terintegrasi mulai dari penempaan hingga inspeksi akhir, mendukung industri energi dan proses global dengan kualitas bersertifikat dan kemampuan dimensi hingga diameter 4 meter.
Referensi
- American Society of Mechanical Engineers, ASME B16.5-2020, Flensa Pipa dan Perlengkapan Berflensa: NPS 1/2 Melalui Standar NPS 24 Metrik/Inci
- American Society of Mechanical Engineers, ASME B16.47-2017, Flensa Baja Diameter Besar: NPS 26 Hingga Standar NPS 60 Metrik/Inci
- American Society for Testing and Materials, ASTM A105/A105M-21, Spesifikasi Standar Tempa Baja Karbon untuk Aplikasi Perpipaan
- American Society for Testing and Materials, ASTM A350/A350M-18, Spesifikasi Standar untuk Tempa Karbon dan Baja Paduan Rendah, Memerlukan Pengujian Ketangguhan Takik untuk Komponen Perpipaan
- Komite Standardisasi Eropa, EN 1092-1:2018, Flensa dan sambungannya - Flensa melingkar untuk pipa, katup, alat kelengkapan dan aksesori, ditunjuk PN - Bagian 1: Flensa baja
- Organisasi Internasional untuk Standardisasi, ISO 9001:2015, Sistem manajemen mutu - Persyaratan
